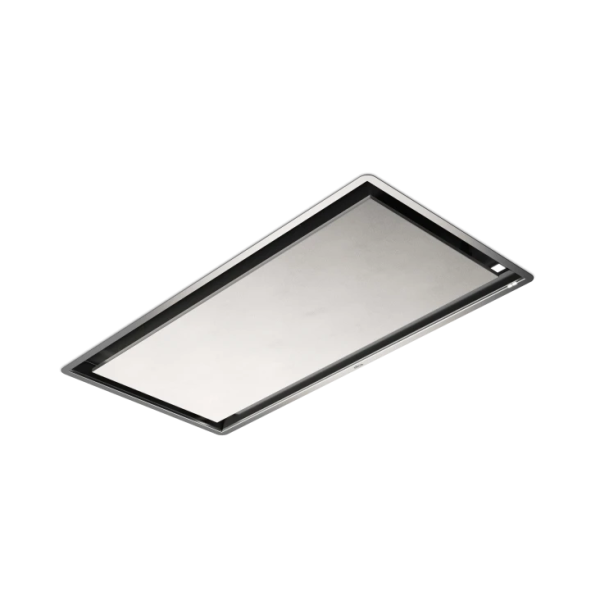

La campana Elica Illusion H16 PAINT/A/100 (ref. PRF0147726B) es un extractor de techo encastrable de 16 cm de grosor con panel frontal pintable, diseñada por Fabrizio Crisà para Elica. La denominación H16 designa la variante más delgada de la gama Illusion: con solo 16 cm de altura, está concebida para integrarse en falsos techos con alturas limitadas donde los modelos más gruesos (H30, 30 cm) no caben o resultarían visualmente desproporcionados. El acabado PAINT es una característica  diferencial de esta referencia: el panel frontal de la Illusion H16 PAINT es una superficie preparada para ser pintada o tratada con el mismo material del techo — pintura, papel pintado, microcemento o cualquier acabado decorativo —, lo que permite que la campana quede prácticamente invisible a ras del techo. El panel pintable no incluye el material de acabado ni el cartón-yeso; el instalador aplica el tratamiento que corresponda al proyecto. Las dimensiones externas son 100×50 cm.

El sistema de extracción de la Illusion H16 PAINT acero funciona por aspiración perimetral: la captación de los vapores se distribuye en todo el perímetro de la campana, aumentando la eficacia de captura respecto a los sistemas de aspiración central. El caudal máximo (velocidad intensiva) es de 720 m³/h y el mínimo de 275 m³/h, con 5 velocidades controladas mediante el mando a distancia incluido (modelo 3V+2I). El nivel sonoro oscila entre 51 y 68 dB(A) dependiendo de la velocidad seleccionada. La salida de aire es de 150 mm y el motor interno (1000) está incluido. El sistema de instalación Elica permite 5 posiciones para el grupo motor/soplante, adaptándose a configuraciones de techo variadas. La clase energética es A con un consumo de 303 W. La iluminación es de tipo Strip LED 2×14 W, regulable en brillo y temperatura de color entre 2700 K y 5000 K, con una intensidad de 563 lux. El filtro de grasa de aluminio y el mando a distancia están incluidos.

APLICACIONES

La Elica Illusion H16 PAINT es adecuada para proyectos donde la integración visual de la campana extractora en la arquitectura del techo es determinante:

— Cocinas con falso techo de escorzo limitado: el grosor de 16 cm permite la instalación en falsos techos donde no habría espacio para una campana de techo convencional. Es la solución cuando el proyecto tiene un falso techo con cámara de aire reducida o cuando la altura libre del espacio hace inviable instalar una campana de mayor profundidad.
— Cocinas abiertas integradas con el salón: el acabado PAINT permite que la campana adopte exactamente el mismo color y textura del techo circundante, consiguiendo la invisibilidad total del aparato en espacios donde la campana visible rompería la continuidad arquitectónica del espacio.
— Proyectos de reforma con diseño interior específico: en reformas donde el techo tiene un color, textura o acabado particular (pintura de color, microcemento, papel pintado), la versión PAINT permite aplicar exactamente el mismo tratamiento al panel de la campana, sin las limitaciones cromáticas de una campana con acabado fijo.
— Cocinas sobre isla central o zona de cocción sin mueble superior: la campana de techo es la única solución posible cuando no existe mueble superior sobre la placa de cocción. La Illusion H16 A PAINT funciona a una distancia mínima de 65 cm de la placa de inducción/radiante y 70 cm de la placa de gas.

CARACTERÍSTICAS TÉCNICAS

— Fabricante: Elica
— Modelo: Illusion H16 PAINT/A/100
— Referencia: PRF0147726B
— Diseño: Fabrizio Crisà
— Tipo: Campana de techo encastrable
— Acabado: Panel pintable
— Dimensiones: 100×50 cm · Grosor 16 cm
— Clase energética: A
— Caudal mín–máx: 275–720 m³/h
— Nivel sonoro mín–máx: 51–68 dB(A)
— Velocidades: 5
— Consumo: 303 W
— Iluminación: Strip LED 2×14 W · 2700–5000 K · 563 lux · regulable
— Salida de aire: 150 mm
— Motor: Interno 1000 (incluido)
— Control: Mando a distancia 3V+2I (incluido)
— Filtro: Grasa de aluminio (incluido)
— Modo de funcionamiento: Aspirante o filtrante
— Distancia mínima placa inducción/radiante: 65 cm
— Distancia mínima placa gas: 70 cm

PREGUNTAS FRECUENTES

¿Qué grosor mínimo de falso techo necesita la instalación?
La campana Illusion H16 tiene un grosor de 16 cm. Para instalarla en un falso techo, la cámara de aire disponible sobre el panel del falso techo debe ser suficiente para alojar el cuerpo de la campana (16 cm) más el grupo motor/soplante y el conducto de salida de 150 mm. El sistema de instalación Elica permite 5 orientaciones del grupo motor para optimizar el espacio disponible. Es recomendable consultar las cotas de instalación del manual técnico para confirmar la viabilidad de la instalación en cada proyecto específico.

¿La versión H16 puede instalarse en modo filtrante sin conducto al exterior?
Sí. La Illusion H16 PAINT puede instalarse en modalidad filtrante sin necesidad de conducto de salida al exterior. Para este modo es necesario añadir un filtro de carbón activo (no incluido) que retiene los olores antes de devolver el aire a la cocina. En modalidad filtrante, el caudal efectivo puede ser inferior al declarado en modalidad aspirante.

¿El mando a distancia controla también la iluminación de la campana?
Sí. El mando a distancia 3V+2I incluido controla tanto el sistema de extracción (3 velocidades de trabajo + 2 velocidades adicionales) como la iluminación LED, incluyendo el ajuste de brillo y de temperatura de color entre 2700 K (luz cálida) y 5000 K (luz fría). Esto permite usar la campana como fuente de iluminación principal de la encimera independientemente de si el sistema de extracción está en funcionamiento, con una intensidad de hasta 563 lux.

Almacenamiento: Conservar en su embalaje original en lugar seco y protegido de golpes hasta el momento de la instalación. No exponer a humedad ni temperaturas extremas. El panel pintable debe protegerse de arañazos y suciedad antes de la instalación; aplicar el acabado decorativo (pintura u otro) una vez la campana esté instalada y fijada en su posición definitiva.
